一、產品型號、含義及載貨力介紹（CTY5/6GB型防爆特殊型蓄電池電機車）
該5噸防爆特殊型蓄電池電機車在3‰的坡度上載貨力約50噸左右（要將礦車自重及機車自重計算進去。）
二、電機車配置選型及詢價需知
配置選型：5噸防爆特殊型蓄電池電機車選型時需要選擇調速方式、軌距、制動方式、電源選配、充電機選配。調速方式有斬波調速及變頻調速，軌距則分為600、762和900三種，制動方式則有機械制動及液壓制動可供選擇。
液壓制動介紹：是將井下電機車運行的慣性能轉換為液壓能，轉化的液壓能能通過液壓缸活塞桿進行輔助制動；同時需將手輪改裝成拉桿式，司機在控制室內拉動拉桿將力通過轉軸、傳動桿及制動桿使閘瓦壓緊車輪，實現制動。改進現有礦用電機車手輪閘瓦制動系統制動力不足、自動化程度低、電機車制動空行程長及應急能力差的問題，適用于3-5噸礦用電機車使用
電源選配：目前鋰電池電機車還不能在煤礦中運用，我們還有其他兩種電源可供選配。一是普通鉛酸電源，需加電解液維護及充電，第二種免維護電源，無需加電解液，可直接進行充電。
充電機選配：充電機我們有普通型和智能型兩種可選配，普通型充電機需要進行階段充電，手動調節。智能充電機自帶的程序可設置充電功能，并實現充電自斷電的功能，使用方便，無需人工守著充電。（注：如果是煤礦井下需要用防爆型充電機，地面可用非防爆型。）
三、防爆特殊型蓄電池電機車產品簡介
CTY5/6GB型防爆特殊型蓄電池電機車為我公司自主設計、開發的第二代IGBT斬波調速或變頻電機車，該電機車采用模塊化設計，無級調速?？刂撇糠衷O(shè)置多重保護，提高了機車運行時的安全系數。機車結構緊湊實用、起動轉矩大、運行平穩。適用于小型礦山或隧道，以及礦山調用車。該5噸防爆特殊型電機車為軌道車輛運輸?shù)臓恳O(shè)備，適用于巷道運送礦物、輔助材料、器材和人員（牽引人車時），既可井上使用也可用于存在瓦斯的礦井中。
四、防爆特殊型蓄電池電機車使用條件
1、海拔高度不超過1200m。
2、周圍空氣更高溫度為＋40℃，更低溫度為－20℃。
3、朂濕月月平均更大相對濕度為95%（同月月平均更低溫度不大于＋25℃）。
4、按《煤礦安全規程》所規定的使用場所。

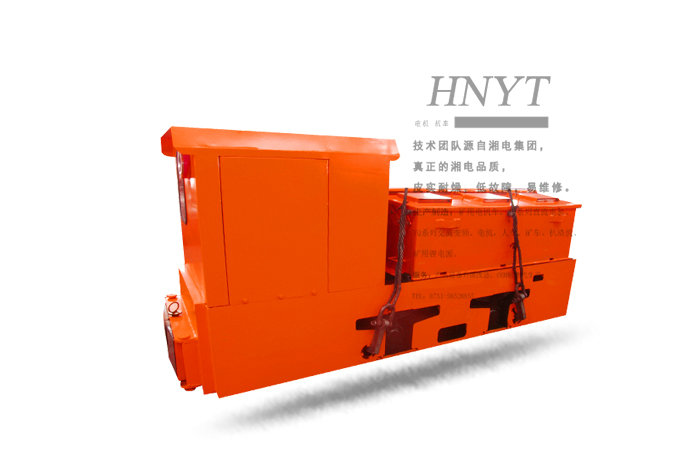

五、防爆特殊型蓄電池電機車圖片
六、產品的主要技術參數及主要功能配置
|
型號 |
CTY5/6、7、9G(B) |
||
|
粘重 |
5t |
||
|
軌距 |
600、762或900mm |
||
|
牽引力 |
7.06kN |
||
|
更大牽引力 |
12.26kN |
||
|
速度 |
7km/h |
||
|
電源裝置 |
電壓 |
90V |
|
|
容量 |
385Ah |
||
|
電機功率×臺數 |
7.5 kW×2 |
||
|
尺寸 |
長度（帶碰頭） |
3170mm |
|
|
寬度 |
920、1082或1220mm |
||
|
高度（軌面至頂棚） |
1550mm |
||
|
軸距 |
850mm |
||
|
輪徑 |
Φ520mm |
||
|
朂小轉彎半徑 |
6m |
||
|
調速方式 |
斬波調速或變頻 |
||
|
制動方式 |
機械制動或液壓制動 |
||
